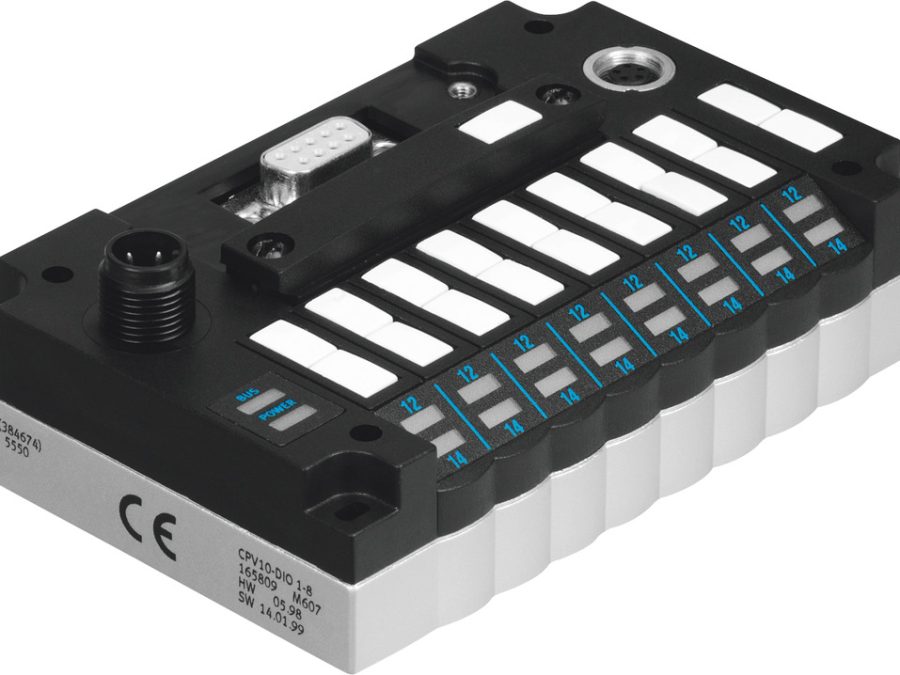

CPV10-GE-D102-8 Festo Electrical interface

Technical Data

• CP string expansion       yes
•                                            32 inputs
•                                            32 outputs
• Field bus interface    Either:
•                                       Socket and plug, M12x1, 5-pin, B-coded
•                                       Sub-D, 9-pin, socket
• Device-specific diagnostics    Via device-specific diagnostics (DPV0)
•                                                      Missing module on CP string extension
•                                                      Short circuit/overload, outputs
•                                                      Undervoltage of outputs
•                                                      Undervoltage of sensor supply
•                                                      Undervoltage of valves
• Types of communication        Cyclic communication
• Configuration support            GSD file and bitmaps
• Max. number of valve coils with string expansion   48
• Max. number of valve coils     16
• Reverse polarity protection    For all electrical connections
• Baud rate      9.6 kBaud … 12 MBaud Automatic detection
• Operational voltage range DC     20.4 V … 26.4 V
• Max. number of outputs      16 solenoid coils and 32 outputs 48 solenoid coils
• Max. number of inputs        32
• Nominal operating voltage DC    24 V
• Power failure bridging        10 ms
• Residual ripple      4 Vpp
• Current consumption at nominal operating voltage, load     Depending on valve type
• Current consumption at nominal operating voltage     Electronics: <= 100 mA
•                                                                                                   Sensor supply: dependent on sensor
• Corrosion resistance class CRC         1 – Low corrosion stress
• LABS (PWIS) conformity            VDMA24364-B1/B2-L
• Storage temperature          -20 °C … 70 °C
• Degree of protection         IP65
• Ambient temperature       -5 °C … 50 °C
• Approval               c UL us – Recognized (OL)
• Product weight    196 g
• Addressing range     1 … 125 Set using switch module
• Fieldbus certification     PNO
• Electrical isolation fieldbus interface     Optocoupler
• LED display, bus-specific        BUS: Communication and configuration errors
• LED display, product-specific     12/14: switching status of valves POWER: Operating voltage for electronics and load supply
• Product identification       Product series: 4: Valves
• Material cover          PA-reinforced
• Material seals           CR
•                                     NBR
• Material housing     Die-cast aluminium
• Note on materials    RoHS-compliant
